适用范围

型号含义

产品描述

?

ⅡB
执行标准：GB3836.1、GB3836.2、GB3836.3、IEC60079-0、IEC60079-1、IEC60079-7、EN60079-0、EN60079-1、
EN60079-7
91视频最新网址标志：ExdeⅡBT4 Gb、ExdⅡCT4 Gb
额定电压： 220V/380V
支路电流：≤400
主回路电流：≤630A
防护等级：IP65

ⅡC
执行标准：GB3836.1、GB3836.2、GB3836.3、IEC60079-0、IEC60079-1、IEC60079-7、EN60079-0、EN60079-1、
EN60079-7
91视频最新网址标志：ExdeⅡBT4 Gb、ExdⅡCT4 Gb
额定电压： 220V/380V
支路电流：≤400
主回路电流：≤630A
防护等级：IP65

产品特点

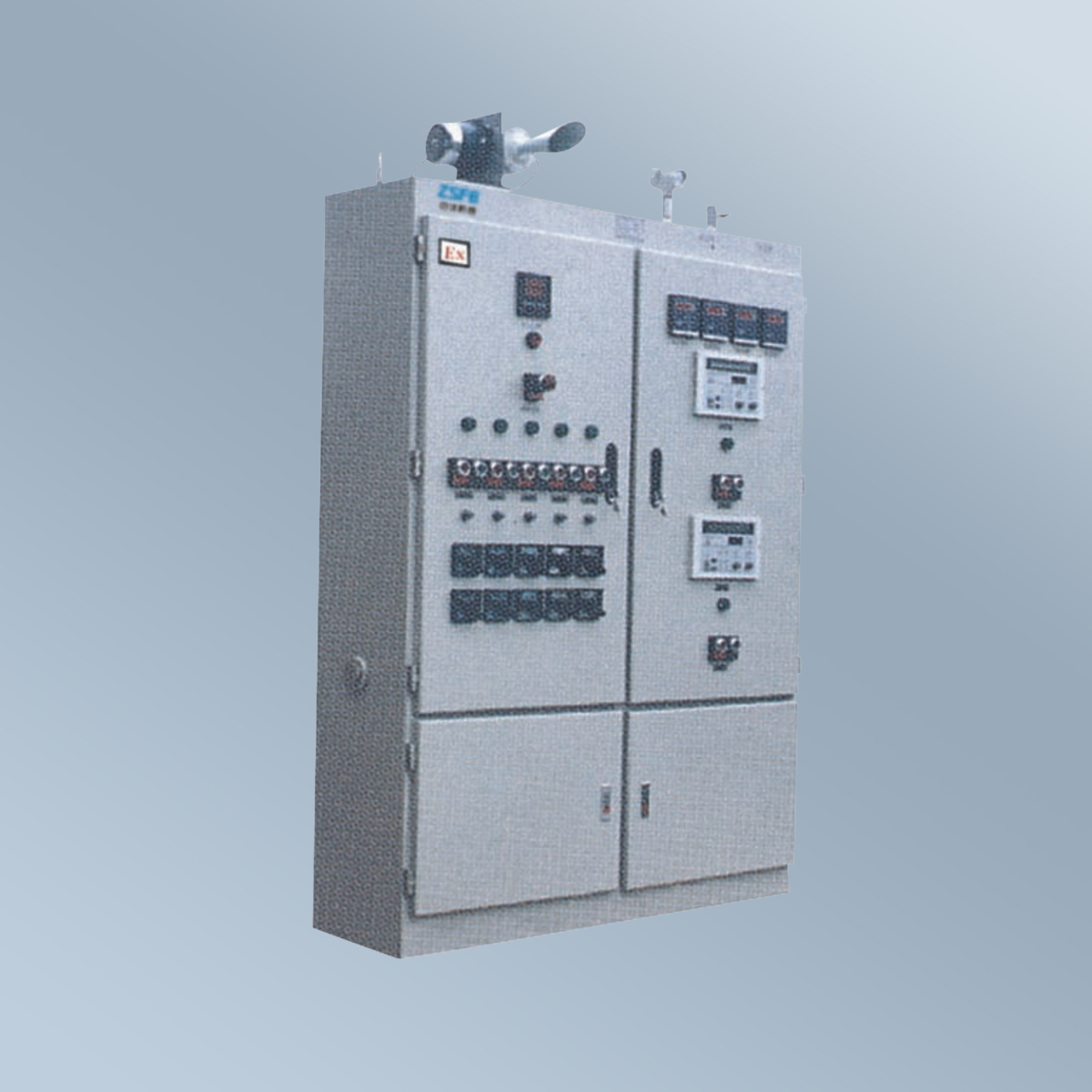

柜体外壳采用优质钢板焊接成型，表面高压近点喷塑。内装各种91视频最新网址电器，可按照用户提供的电器原理图及主要技术参数制定配电柜的外形尺寸并选用相应的91视频最新网址电器，可根据要求制作成面板上直接操作或开门后直接操作等形式。
常见方案举例：
a、 多路动力（照明）配电型
通过将多个91视频最新网址断路器或动力（照明）配电箱及数个91视频最新网址接线箱组合，可在电压 380V，电流 630A 的三相交流 50Hz 配电系统中实现动力、照明配电设备的电能转换分配及控制；
b、 多路电磁起动配电型
通过将多个91视频最新网址电磁起动器或起动箱和91视频最新网址断路器、操作住和91视频最新网址接线箱等组合，可在电压 380V 的三相交流 50Hz 的配电系统中实现动配送及电动机的集中控制，支路最大可达 160A，可根据用户要求实现远距离控制，并可根据要求加装信号灯、电压表、电流表等监控装置；
c、 多路降压起动配电型
将91视频最新网址降压起动箱置于91视频最新网址柜中，实现对交流 50Hz、电压为 380V，电路中容量为 95KW 及以下的三相鼠笼型电动机的不频繁的降压起动，具有短路、缺相、过流堵转等保护功能，可用手动、自动和远控等多种方式来控制；
d、 计量、监测控制型
通过内装各种91视频最新网址电表或各种二次仪表，从而实现对电路中的参数、压力、温度等各种物理量的计算和监测；
e、 混合型
根据用户要求，将相应的91视频最新网址电器组合，从而满足用户现场的需要。

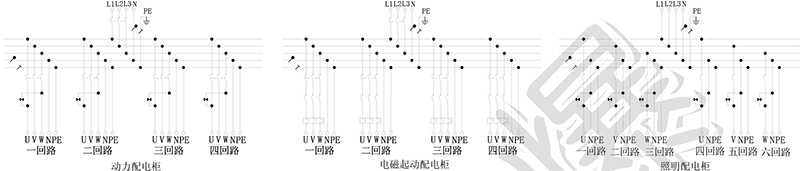

电气原理图举例

订货须知

> 请提供产品电气原理图；
> 按用户要求，选装相应91视频最新网址电器产品；
> 配电柜一般为落地式安装，有特殊要求请注明。
